在安装滚刀之前要先安装和检验滚刀杆。要平稳地将刀杆装入滚刀主轴锥孔中，并用拉杆拉紧，而后松开拉杆，以消除其拉伸应力，但不得使刀杆再次脱开。重新旋紧拉杆，恰好足以夹持滚刀杆，并将其固定。这是由于拉紧刀杆进入主轴锥孔所产生的拉力使拉杆处于拉伸状态。在滚齿机运转过程中，因设备温度升高引起主轴锥孔膨胀，刀杆将被拉伸状态的拉杆更深地拉入锥孔。当停机冷却后，主轴锥孔收缩，会给拆卸刀杆带来困难。

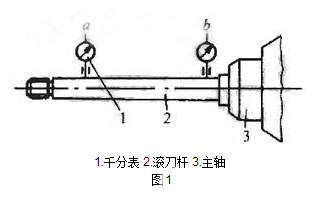

检验 ：如图1 所示，将两块千分表分别固定在数控滚齿机滚刀架上，使千分表测头触及刀杆圆柱表面。旋转滚刀杆，检验a和b处，其允许跳动量由机床加工精度而定。如加工精度为6级的滚齿机，允许最大跳动量a处为0.005mm，b处为0.002mm。

滚刀的安装与调整

滚刀的安装 ：根据齿轮的精度，选择相当精度的滚刀，一般6级精度以上的齿轮，须用AA级精度的滚刀。用调整垫片调整好滚刀相对机床中心的位置后夹紧。滚刀的夹紧应该通过滚刀、轴套及调整垫片端面之间的静摩擦力来达到驱动要求，即使是带轴向键槽的滚刀，一般情况下，键连接只起备用驱动作用。

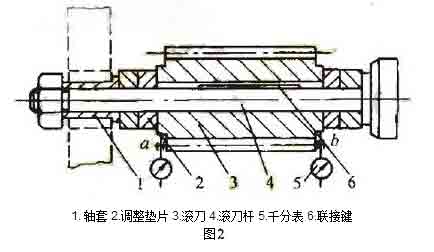

滚刀调整 ：对齿轮的加工，必须在滚刀杆上对滚刀仔细找正。如图2 所示，将两块千分表分别固定在机床上，使其触头触到滚刀两端的找正圆面上。旋转滚刀，观察千分表的跳动情况，再通过滚刀、调整垫片或轴套方位的调整，来消除滚刀的径向跳动。一般要求允许最大跳动量a处为0.006mm，b处为0.003mm。

以上就是滚齿机厂家为您介绍的滚刀系统的安装与调整，希望能够帮助大家。
